Akım Transformatörü Çekirdekleri

SARMA NÜVELER

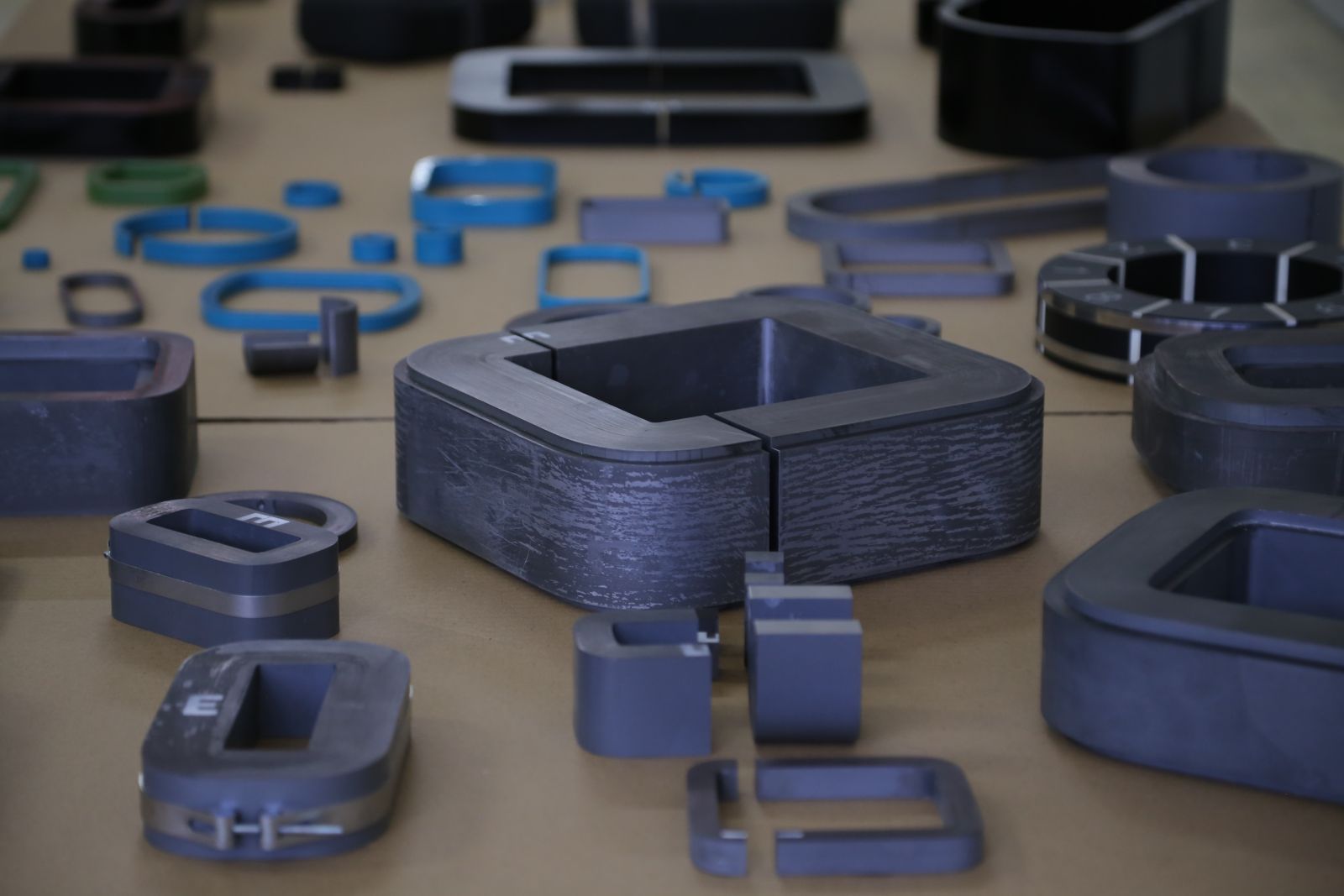

Sarma nüveler, gerilim ve akım transformatörleri, endüktörler, şok bobinleri, filtreler gibi birçok enstrüman tipinin en temel elektromanyetik bileşenleridir. Bu tip nüveler, toroidal, C ve E şekillerinde ve nadiren de olsa müşteri talebine bağlı olarak dikdörtgen şeklinde üretilmektedir.

Bunların yanı sıra, boşluklu nüve (gap-core) ve uni-core’lar da ENPAY’ın sarma nüve üretim hattının kapsamındadır.

Sarma nüve üretiminde kullanılan elektromanyetik saclar şunlardır:

• CRGO - soğuk haddelenmiş yönlendirilmiş elektrik sacı (SiFE) - ENSI®
• IEC 60404-1 Sınıf E1 Nikel İçeriği %70 ila %85 ENNI®
• IEC 60404-1 Sınıf E2 Nikel İçeriği %54 ila %68 ENNI®
• Nanokristalin - ENNANO®

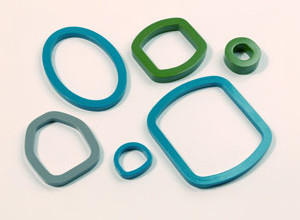

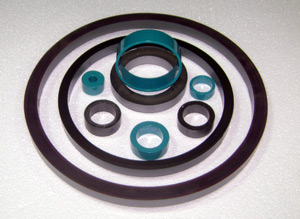

Toroidal Nüveler

Toroidal nüveler, çoğunlukla akım transformatörlerinde kullanılmakla birlikte, endüktörler ve filtrelerin içinde de kullanılabilir.

ENPAY, toroidal nüveleri “Sarma Nüveler” başlığı altında belirtilen malzemelerle üretmektedir. Aksi belirtilmediği takdirde, IEC 60635 standartları referans alınmaktadır.

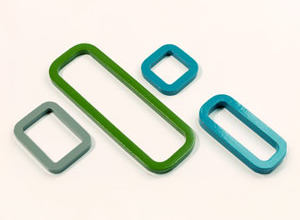

Ayrıca, oval, dikdörtgen veya diğer şekillerde sınıflandırılan toroidal nüveler de ENPAY’ın üretim yelpazesinde mevcuttur.

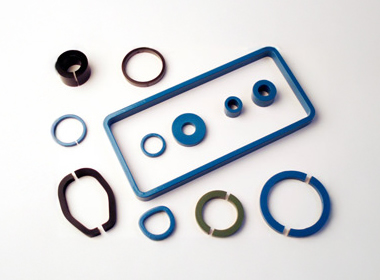

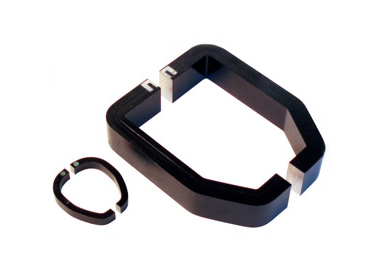

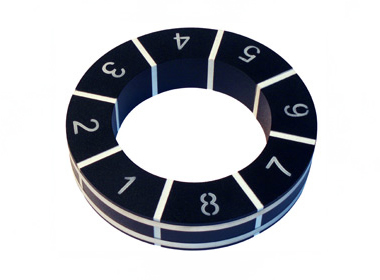

Kesimli Toroidal Nüveler

Kesimsiz toroidal nüvelerin yanı sıra, ENPAY müşteri taleplerine göre Kesimli Toroidal Nüveler de üretebilmektedir. Kesimli toroidal nüveler, şok bobinleri, akım transformatörleri ve özel tasarım transformatörlerin üretiminde kullanılabilir. Kesimli nüveler, araya yerleştirilen ayırıcılarla ayarlanan belirli bir hava aralığına sahip olarak üretilir veya müşterinin kendi tesisinde ayarlama yapması için ayar yapılmadan gönderilebilir.

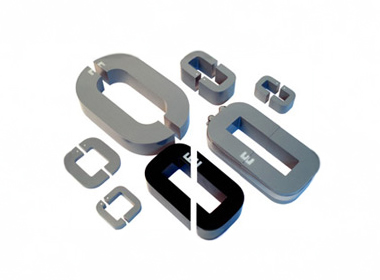

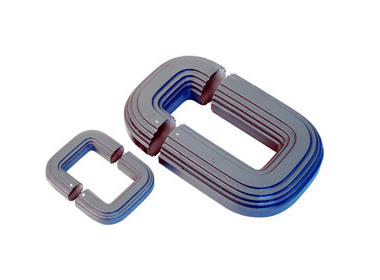

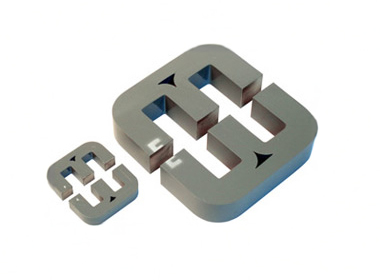

C-Nüveler ve E-Nüveler

C-core nüveler ve E-core nüveler, yönlendirilmiş elektrik sacı, nikel-demir ve nanokristalin malzemelerden farklı kalite ve kalınlıklarda üretilir ve gerilim transformatörlerinde olduğu gibi yüksek voltajlı doğru akım (HVDC) uygulamaları için kullanılan akım sınırlayıcı reaktörlerde de kullanılır. Uzun yıllara dayanan deneyimi ve kesim teknolojisindeki uzmanlığı sayesinde ENPAY, bu ürün portföyünde lider bir konuma sahiptir. Esnek üretim olanaklarının yanı sıra, ENPAY mühendislik ekibi müşterilerimizle iş birliği yaparak IEC 60329 standartlarına uygun olarak gerekli uygulama alanı için en optimum nüve tipini geliştirmektedir.

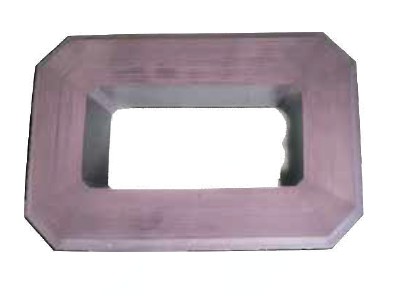

Distributed Gap Core ve Unicore Nüveler

Distributed Gap Core, şekil olarak C-Core nüvelere benzer ancak sadece bir bacakta bir boşluk bulunur. C-core nüvelerin aksine, her bir şerit katmanında yalnızca bir kesim yapılır, böylece nüve son derece düşük nüve kayıplarına ulaşır.
